旋振筛型号及参数

型 号 DH-600 DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5 1-5 1-5 1-5 1-5 1-5 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3

旋振筛视频

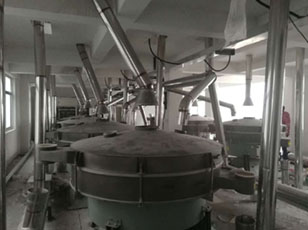

面粉除杂

筛分石墨粉

焦炭除杂分级

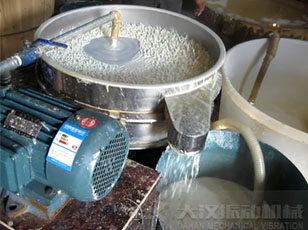

过滤石灰乳

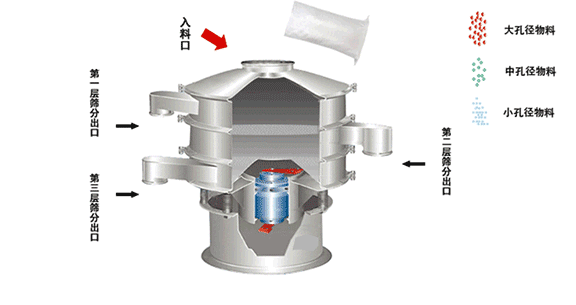

旋振筛的工作原理

利用YZUL立式振动电机作为激振源,通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动,并传递到的筛面上;物料通过入料口进入设备内,根据不同物料筛分要求,物料经过筛网的筛分层,在这个过程中,位于筛网下的清网装置-弹跳球不断撞击筛网,使筛网上层物料能够顺畅的透网筛分,并有效解决了物料堵网问题出现,筛上物、筛下物分别从不同的出料口排出,从而实现筛选除杂或过滤分级的目的。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。

旋振筛工作原理

旋振筛筛网更换

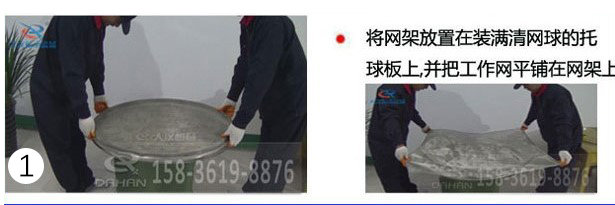

安装网架

1,将网架放置在装满请网球的托球板上,并把筛网平铺在网架上。

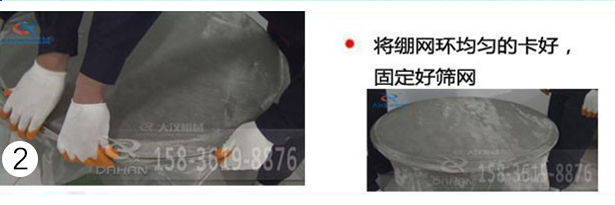

固定筛网

2,将绷网环均匀的卡好,固定好筛网。

裁剪掉多余筛网

3,留5cm筛网边将多余的筛网剪掉,并将多余的5cm筛网向里折。

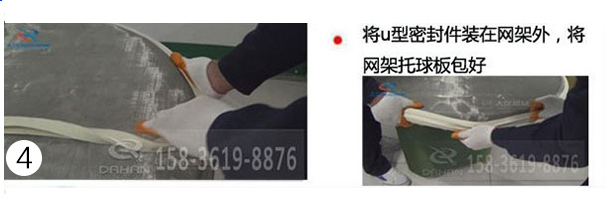

安装网架托球板

4,将U型密封件装在网架外,将网架托球板包好。

密封环节

5,网架已装好,网架托球板用筛网和密封件包裹好。

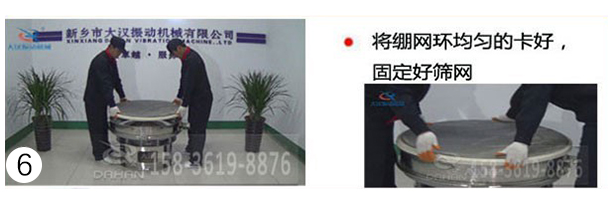

固定好筛网

6,将绷网环均匀的卡好固定好筛网。

对齐底框

7,将组合的网架放置在底框上,与底框四周对齐。

固定上框、网架、底框

8,用大束环固定上框/网架/底框。用皮锤敲击四周保证紧凑,筛网安装完毕。

常见问题

旋振筛工作时,筛网上料的量一般是多少?
一般情况下,允许物料的厚度不超过2公分,料层太厚容易物料没有筛分透彻就从出料口排出,筛分精度达不到要求,料层太薄筛分精度可以满足,但筛分产量达不到要求。
旋振筛有什么特点?
筛面网孔比较精细,能够很好的筛分物料却不容易堵塞,更不会导致粉末飞扬的情况出现,可筛至500目或0.028mm。自动化处理筛选后的杂质和粗料,节省人工,筛选之后可以自行进入下一轮筛选工作,可连续作业。
旋振筛可以使用几层?
一般可以达到5层,3层为常规状态,当筛分目数达到200目以上,并且不好筛分的情况,建议选用2层甚至1层。
旋振筛与超声波振动筛的区别
超声波振动筛是在旋振筛的基础上加上超声波配置,振动频率达36000次/分钟,能快速分解粘附物料、不易堵塞,适合轻比重、粘性或带有静电超细粉末。
直线筛和旋振筛有什么区别,选型时有什么需要注意的?
1.两者的工作原理不同,具体的不详说了;2.产量不同,旋振筛的有效筛分面积相对小,直线筛的有效筛分面积大,产量也大;3.筛分精度不同,旋振筛的筛分精度能达到95%左右,直线筛的筛分精度没有那么大;4.适合的物料不同,旋振筛属于精细筛分的产品,而直线筛更多的是精细和矿用筛分的一种中间品。

旋振筛角度调整

旋振筛角度调整图

1、改变上下重锤的相位角,可以改变筛网上物料的运动轨迹和停留时间,为使旋振筛适应各种物料所需的分离状态,如物料的分布、处理量、分离效率、过网率等各种变化,应将它调整到较好的状态。

2、旋振筛上锤不可调整角度,打开底桶调整孔,松开下重锤固定螺栓,根据所筛分物料轨迹,向出料口反方向调整上下重锤的相位角,然后将少量物料放在筛网上面,使筛机运转,做筛面物料运动轨迹检查,如处理参数都达到较好效果时,停机上紧固定螺栓,调整就结束了(切记上紧固定螺栓)。

3、附加重块的调整:在上下重锤的一侧有附加重块,它的作用是增加旋振筛的激振力,根据不同筛机的层数、物料比重来增减激振力,增减附加重块的多少可以使旋振筛达到佳筛分效果。

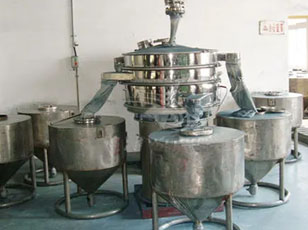

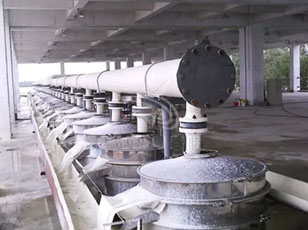

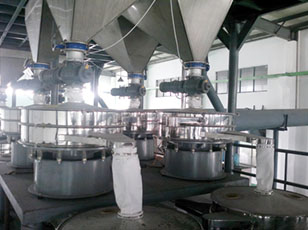

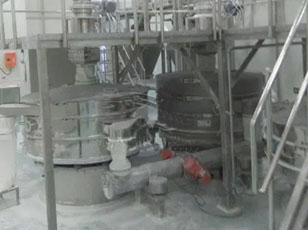

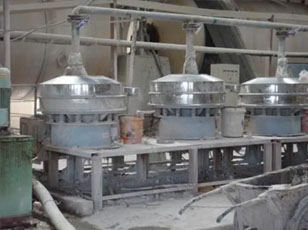

客户使用场景—来自用户真实反馈
